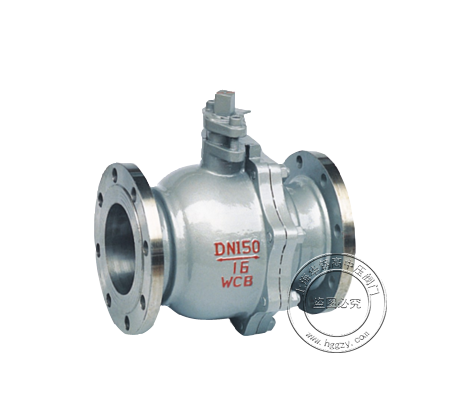

浮動式球閥

產品簡介：

設計與制造: GB12237

結構長度：GB12221

法蘭尺寸：GB9113 JB79

壓力-溫度：GB/T13927 JB/T9091

試驗-檢驗：GB9131

詳細介紹
下載文檔

執行標準 Administer Standard

設計規范
Design Spec 結構長度
Face To Face 法蘭尺寸
Flange Dimension 試驗-檢驗
Test and Check 壓力-溫度
Presure-Temp.

GB12237 GB12221 GB9113 JB79 GB9131 GB/T13927
JB/T 9091

設計規范 Design Spec	結構長度 Face To Face	法蘭尺寸 Flange Dimension	試驗-檢驗 Test and Check	壓力-溫度 Presure-Temp.
GB12237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T 9091

壓力試驗 Pressure Test

公稱壓力 Nominal Pressore	強度試驗 Shell Test	水密封試驗 Water Seal Test	氣密封試驗 Air Seal Test
1.6	2.4	1.8	0.4-0.7
2.5	3.8	2.8
4.0	6.0	4.4

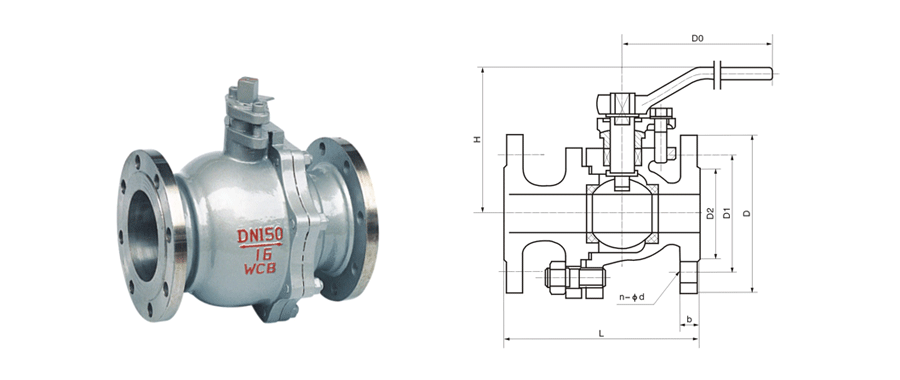

主要外形尺寸 Main Dimensions

1.6MPa	DN	L	D	D1	D2	b	N-d	H	D0
凸面法蘭 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	16	4-18	170	350
	65	220	180	145	120	18	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法蘭 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	4-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-18	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200
